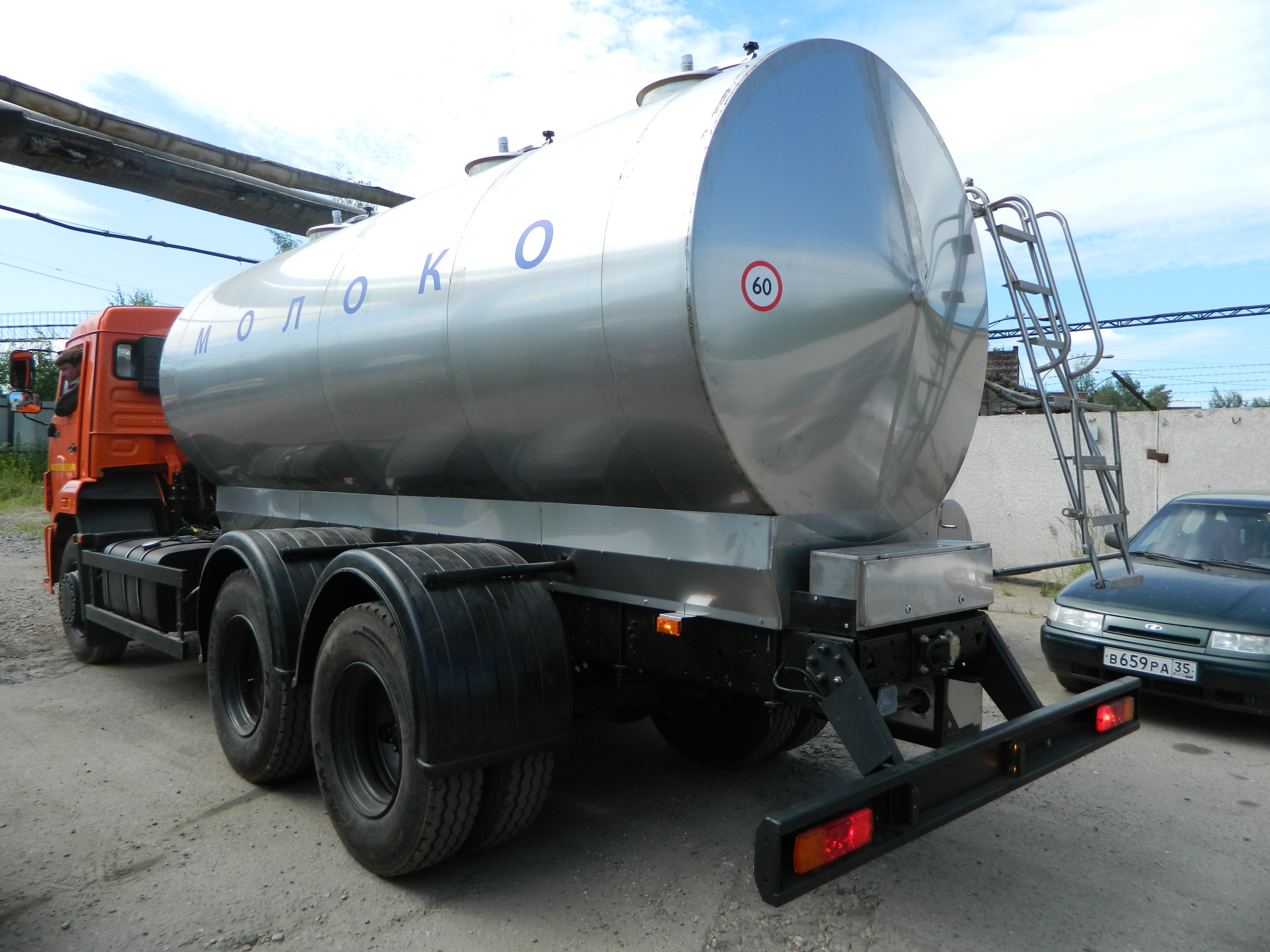

Автоцистерна объемом 13 400 литров на шасси автомобиля КАМАЗ-65115
Технические характеристики
Назначение: Для транспортировки и кратковременного хранения пищевых жидкостей.
Рабочая вместимость 13 400 л.
Сечение цистерны - «круг».
Количество секций - 3 шт.
Материал внутренней емкости цистерны - Нержавеющая сталь AISI 304.
Термоизоляция Вспененный полиуретан, 50 мм. (Обеспечивает изменение температуры продукта ±2 ºС за 10 часов при разности температур продукта и окружающего воздуха в 30 ºС).
Внутренний диаметр трубопроводов 50 мм.
Трубопроводы слива - Ду 50 выведены в отсек находящийся в задней части цистерны.
Открытие запорной арматуры - Ручное.
Диаметр горловины 500 мм.
Наружная обшивка - Нержавеющая сталь AISI 304, либо Сталь 3 с ЛКП (цвет по желанию).
Донные краны - На каждую секцию.
Площадка обслуживания - С противоскользящим покрытием из просечно-профилированный настила, со складным поручнем и лестницей.
Базовое шасси автомобиля - Камаз 65115 (6х4).
Полная масса - не более 24 050 кг.
Габаритные размеры:
-длина не более 8500 мм,
-ширина не более 2500 мм,
-высота не более 3500 мм.
Распределение полной массы:
- на переднюю ось не более 6030 кг,
- на заднюю тележку не более 18020 кг.
Автоцистерны предназначены для транспортировки и временного хранения пищевых жидкостей. Цистерны имеют термоизолирующий слой (вспененный полиуретан), который обеспечивает сохранность температуры жидкости в течении длительного времени. При желании заказчика толщина термоизолирующего слоя может изменяться или отсутствовать.
Мойка и санитарная обработка внутреннего корпуса проводится через горловину. Трубопровод наполнения и слива выведен в специальный отсек. Цистерна укомплектована отсеком обслуживания и запорной арматурой.
Проектная вместимость приведена для цистерны предназначенной для перевозки молока (r=1,03 г/см3) по максимальной грузоподьемности базового транспортного средства.
Для цистерн предназначенных для перевозки других пищевых жидкостей проектная вместимость может изменяться и должна соответствовать грузоподъёмности базового автотранспортного средства и плотности перевозимой жидкости.
Дополнительная комплектация автоцистерны:
-трубопроводы мойки с прорезными моющими головками ГМВ-65;
-рукава пищевые;
-пеналы для рукавов;
-установка мотопомпы;
-установка насоса с приводом от КОМ;
-обогрев отсеков обслуживания (автономный воздушный отопитель);
-установка датчиков учета или станции учета жидкостей.
