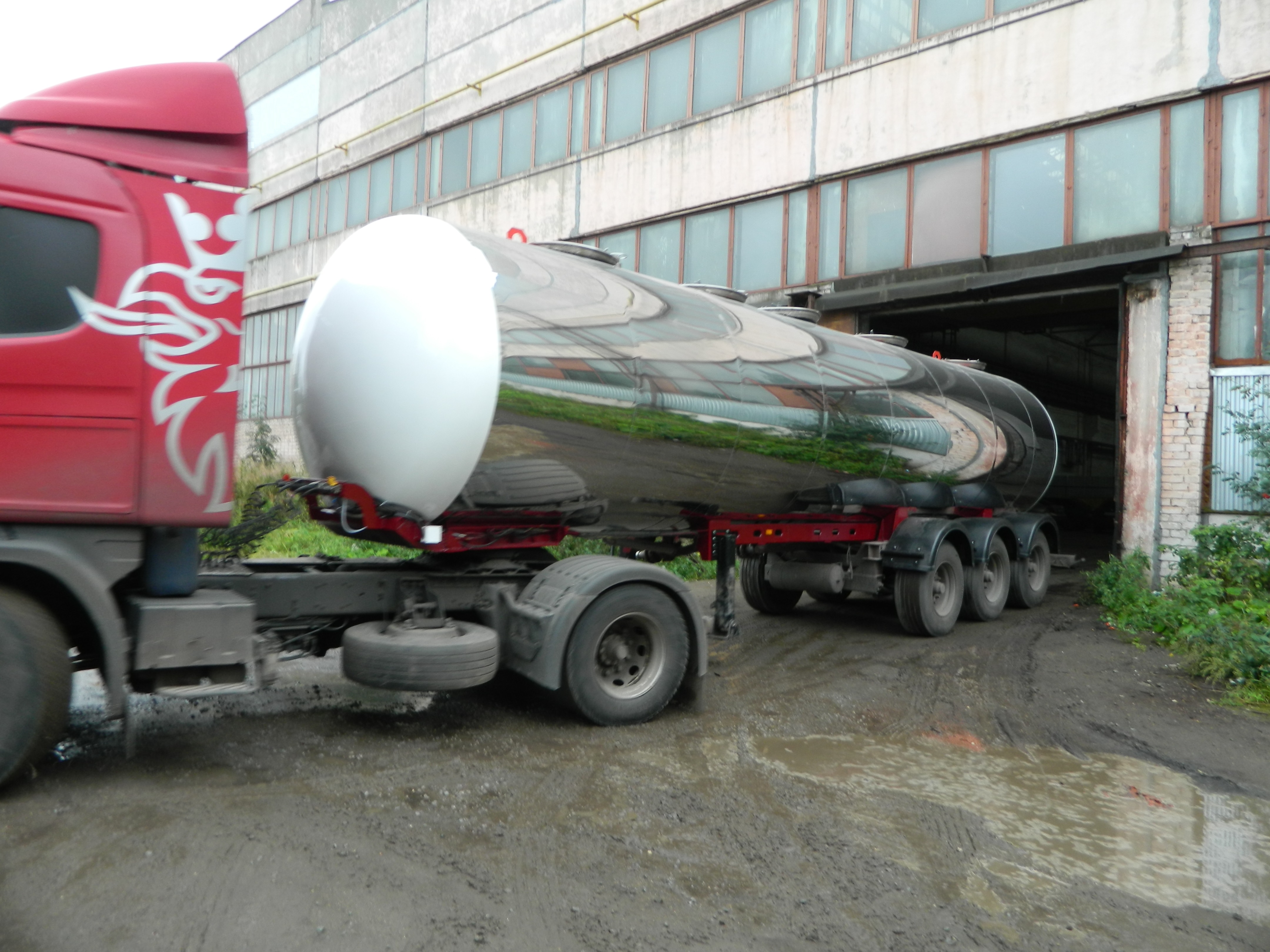

Цистерны несущей конструкции на подкатной тележке для перевозки пищевых жидкостей объемом от 20 000 до 32 000 литров
Назначение - Для транспортировки и кратковременного хранения пищевых жидкостей.
Вместимость - 20 000 - 32 000 литров.
Кол-во секций - 3-4-5 шт.
Термоизоляция - Вспененный полиуретан (в соответствии с ГОСТ-9218-86 «Обеспечивает изменение температуры продукта ±2°С за 10 часов при разности температуры продукта и окружающего воздуха в 30°С)
Материал цистерны - Пищевая нержавеющая сталь AISI-304.
Материал наружной обшивы цистерны - Пищевая нержавеющая сталь AISI-304.
Сечение цистерны "круг" - донышки наружные.
Пластиковые торосферические (цвет по согласованию) или нержавеющая сталь.
Донные краны - Ду 50, на каждую секцию, управление кранами механическое.
Трубопроводы слива - Ду 50 выведены в отсек находящийся в задней части или в бок цистерны, либо 1 общий сливной коллектор.
Площадка обслуживания - Просечно-профилированный настил со складным поручнем и лестницей.
Горловины - Ду 500 мм. Термоизолированные.
Базовое шасси полуприцепа - Цистерна несущей конструкции на подкатной тележке (собственного производства ООО "НПО Машиностроения "СВАРОГ").
Осевой агрегат - Оси ВPW, пневмоподвеска, ABS, EBS
Высота ССУ 1250 мм.
Габариты:
длина 11250 мм
ширина 2500 мм
высота 3500 мм
Исполнение цистерны:
• Цистерна несущей конструкции, сечение цистерны «круг»;
• материал цистерны – пищевая нержавеющая сталь AISI 304;
• материал наружной обшивы - пищевая нержавеющая сталь AISI 304;
• для обслуживания, емкость имеет горловины с люками на каждую секцию;
• дыхательные клапана установлены в крышках люков;
• отсек управления установлен в задней части цистерны и предназначен для размещения сливных патрубков трубопроводов слива;
• площадка обслуживания из просечно-профилированного настила со складным поручнем и лестницей;
1.Перечень изделий.
Коммерческое наименование АПЦ.
Производитель: ООО «НПО Машиностроения "СВАРОГ»
2.техническое описание.
2.1.Конструкция цистерны.
2.1.1.Несущая на подкатной тележке;
2.1.2.Рама тележки выполнена из стали 09Г2С. Покраска лакокрасочными материалами фирмы Сиккенс;
2.1.3. Опорное устройство Jost грузоподъемностью 24 т. с управлением справа ;
2.1.4. Шкворень Jost 2-х дюймовый в соответствии с Правилами ЕЭК ООН №55.00, расположен
согласно ISO 1726;
2.1.5. 2 противооткатных упора (башмака);
2.1.6. Корзина для крепления 2-х запасных колес, включая 2 крепления запасного колеса;
2.1.7. Боковая противоподкатная защита, выполненная по Правилам ЕЭК ООН № 73.00;
2.1.8. Пластиковые крылья над каждым колесом, брызговики за задней осью;
2.1.9. Задние резиновые отбойники;
2.1.10.Заднее защитное устройство, выполненное по Правилам ЕЭК ООН № 58.01;
2.1.11. Гигиенические требования по ГН 2.3.3.972-00;
2.1.12.Ящик для инструмента;
2.2. Осевой агрегат.
2.2.1. 3-х осный агрегат BPW с односкатной ошиновкой барабанного типа, адаптированный для
эксплуатации в России, допустимая нагрузка на каждую ось 9 000 кг, передняя ось
с устройством подъема;
2.2.2. Пневматическая подвеска;
2.3. Колеса и шины.
2.3.1. Колесо в сборе 7 шт (вкл. 1 запасное);
2.3.2. Шины размерностью 385/65 R22,5, индекс несущей способности 157/160, категория скорости J;
2.4. Тормозная система.
2.4.1. Пневматическая электронная тормозная система Wabco EBS 4S/3M (24 вольта);
2.4.2. Датчики АБС на второй оси;
2.4.3. Тормозные камеры мембранного типа;
2.4.4. Стояночная тормозная система с механическим приводом от пружинных энергоаккумуляторов
на средней оси. Запасная— один из контуров рабочей тормозной системы;
2.4.5. Две пневматические соединительные головки (питающая и управляющая);
2.4.6. Розетка АБС по ISO7638 (без соединительных кабелей с тягачом);
2.5. Электрооборудование.
2.5.1. Электрооборудование с напряжением в сети 24 вольта;
2.5.2. Передние габаритные огни белого цвета — 2 шт.;
2.5.3. Маркерные огни по бокам цистерны;
2.5.4. Фонари освещения номерного знака — 2 шт.;
2.5.5. Пятикамерные задние фонари со светоотражателем — 2 шт.;
2.5.6. Контурные задние фонари в резиновых кожухах — 2 шт.;
2.5.7. Семиполюсные разъемы — 2шт. (без соединительных кабелей с тягачом) ;
2.5.8. Тормозная система выполнена по Правилам ЕЭК ОНН № 13-10.
