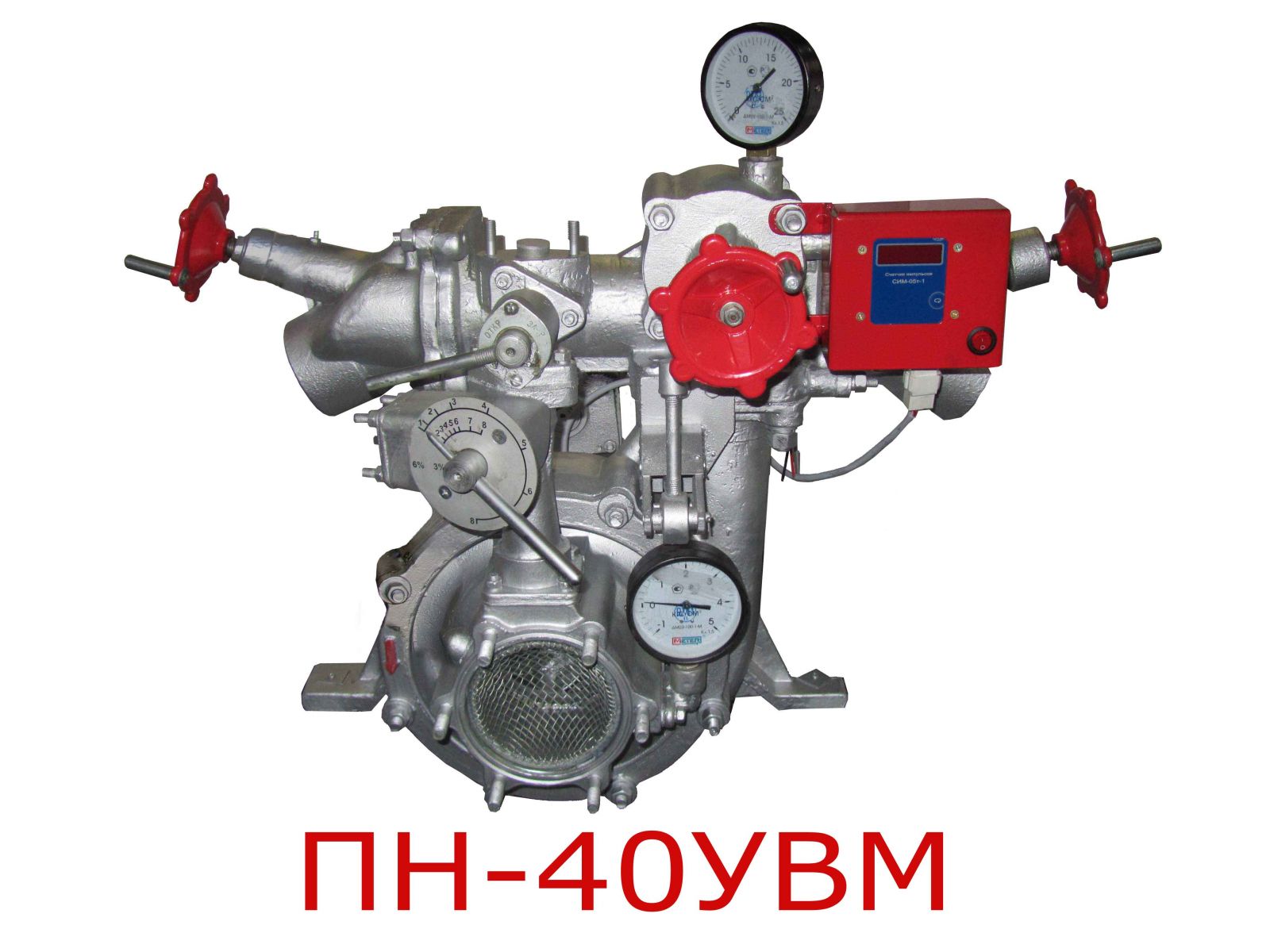

Насосы центробежные пожарные НЦПН-40/100УВМ
Насосы центробежные пожарные (нормального давления) серий ПН-40УВ и НЦПН-40/100УВМ предназначены для подачи воды и водных растворов пенообразователей температурой до 303 К (30 С) с водородным показателем РН от 7 до 10,5 плотностью до 1100 кг∙м-3 и массовой концентрацией твёрдых частиц до 0,5% при их максимальном размере 3 мм.
Пожарные насосы серии НЦПН-40/100УВМ:
Прошедшая модернизация затронула проточную часть насосов и позволила увеличить номинальную подачу до 50 л/сек.
1. Базовая модель серии - пожарный насос НЦПН-40/100УВМ: укомплектован закрытыми подшипниками автомобильного типа, не требующими дополнительной смазки в течение всего срока службы насоса.
Уплотнение вала насоса выполнено торцевым уплотнением, которое не требует смазки и обслуживания в течение всего срока службы насоса.
· В насосе применены задвижки, в конструкции которых установлен необслуживаемый сальник, резьбовая часть вынесена из зоны водяного потока, что исключает попадание абразивных частиц на резьбовые части.
Насос укомплектован мановакуумметрами, счетчиком моточасов и тахометром, объединенными в одном приборе.
2. Пожарный насос НЦПН-40/100УВМ.01 имеет в своем составе вакуумную систему с механическим приводом, что позволяет исключить из состава пожарной автоцистерны газоструйный вакуумный насос и самостоятельно забирать воду из источника.. Уплотнение вала насоса выполнено из терморасширенного графита, которое не требует смазки и обслуживания в течение всего срока службы насоса.Насосы поставляются в республики Казахстан и Беларусь для комплектования новых пожарных автоцистерн для подразделений МЧС и Министерств Обороны республик.
3. Пожарные насосы НЦПН-40/100УВМ.Э и (НЦПН-40/100УВМ.Э24) укомплектованы автономной вакуумной системой АВС-12М, (АВС-24М) с электрическим приводом с напряжением питания 12В, (24В). В отличие от своих аналогов, в составе АВС-12М в качестве привода используется специально разработанный электродвигатель, а не автомобильный стартер, что позволяет использовать АВС-12М более длительное время без отключения.
Пожарный насос НЦПН-40/100УВМ.Э.02, (НЦПН-40/100УВМ.Э24.02) с повышенной подачей до 60 л/сек, имеющий в своем составе автономную вакуумную систему АВС-12М, (АВС-24М).
В пожарных насосах НЦПН-40/100УВМ.Э, НЦПН-40/100УВМ.Э24, НЦПН-40/100УВМ.Э.02, НЦПН-40/100УВМ.Э24.02 автономная вакуумная система установлена моноблоком, но может идти отдельно от него.
Насосы серии НЦПН-40/100УВМ
|
Наименование |
НЦПН-40/100УВМ |
НЦПН-40/100УВМ.01 |
НЦПН-40/100УВМ-Э |
|
Тип насоса |
Центробежный, одноступенчатый, консольный |
Центробежный, одноступенчатый, консольный |
Центробежный, одноступенчатый, консольный |
|
Номинальная подача, л/с |
40 |
40 |
40 |
|
Номинальная частота вращения вала, об/мин |
2 700 |
2 700 |
2 700 |
|
Напор насоса в номинальном режиме, м, не менее |
105 |
105 |
105 |
|
Максимальная подача, л/с |
60 |
60 |
60 |
|
Потребляемая мощность в номинальном режиме не более, кВт |
62,2 |
62,2 |
62,2 |
|
Максимальный напор, м |
115 |
115 |
115 |
|
Коэффициент полезного действия насоса, % не менее |
65 |
65 |
65 |
|
Максимальное давление на входе в насос, кгс/см2 |
6 |
6 |
6 |
|
Максимальное давление на выходе из насоса, кгс/см2 |
15 |
15 |
15 |
|
Допускаемый кавитационный запас при подаче 40 л/с и номинальном напоре, м, не более |
3,0 |
3,0 |
3,0 |
|
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее |
20 |
20 |
20 |
|
Время заполнения с наибольшей высоты всасывания, не более, с |
35 |
35 |
35 |
|
Наибольшая геометрическая высота всасывания, м |
7,5 |
7,5 |
7,5 |
|
Количество и условный диаметр патрубков: мм - всасывающий - напорный |
1хDy125 2хDy70, 1хDy80 |
1хDy125 2хDy70, 1хDy80 |
1хDy125 2хDy70, 1хDy80 |
|
Максимальное разрежение, создаваемое вакуумным насосом, кгс/с |
- |
- |
0,85 |
|
Электропотребление вакуумной системы за один рабочий запуск, А·час. |
- |
- |
0,2…1,2 |
|
Тип дозирующего устройства |
Встроенное в насос, пеносмеситель с восемью положениями дозатора |
Встроенное в насос, пеносмеситель с восемью положениями дозатора |
Встроенное в насос, пеносмеситель с восемью положениями дозатора |
|
Габаритные размеры, мм не более ДхШхВ |
700х900х700 |
700х900х700 |
700х900х700 |
|
Масса общая (сухая), кг, не более |
70 |
80 |
88 |
|
Срок службы до списания, лет, не менее |
12 |
12 |
12 |
